Oczekuje się, że panele fotowoltaiczne będą działać na zewnątrz przez ponad 25 lat, wystawione na ciągłe narażenie na światło słoneczne, ciepło, wilgoć, deszcz i ujemne temperatury. Nawet niewielkie wady materiałowe mogą po latach narażenia na czynniki środowiskowe doprowadzić do utraty mocy, rozwarstwienia, korozji lub uszkodzenia izolacji.
LIB zapewnia kompletne i ustandaryzowane rozwiązanie do testów starzenia środowiskowego fotowoltaiki, łącząc Komory do badania wstępnego kondycjonowania UV, Komory do badania temperatury i wilgotności i tak dalej. Razem pomagają one producentom symulować-długoterminową ekspozycję na zewnątrz w kontrolowanym środowisku laboratoryjnym-szybciej, bezpieczniej i w pełni zgodnie z międzynarodowymi standardami.
Komory do badania temperatury i wilgotności LIB zostały specjalnie zaprojektowane do kwalifikacji modułów fotowoltaicznych zgodnie z normami IEC 61215 i IEC 61646. Dzięki precyzyjnej kontroli temperatury, stabilnej regulacji wilgotności i elastycznemu układaniu paneli, komory LIB umożliwiają przeprowadzanie testów wilgotnego ciepła, cykli termicznych i zamarzania wilgocią wymaganych do uzyskania globalnej certyfikacji fotowoltaiki.
1. Dlaczego testy środowiskowe są tak istotne dla paneli fotowoltaicznych
Testy środowiskowe weryfikują-długoterminową niezawodność, zanim panele dotrą na miejsce. Laboratoryjne testy starzenia ujawniają ukryte słabości materiałów, połączeń lutowanych i struktur uszczelniających, które nie są widoczne w krótkich testach elektrycznych.
Ciepło i wilgoć przyspieszają degradację materiału. W wysokiej temperaturze i wysokiej wilgotności wilgoć może przenikać przez warstwy modułu, powodując korozję, efekty PID i uszkodzenie izolacji, które zmniejszają moc wyjściową.
Cykliczne zmiany temperatury ujawniają zmęczenie mechaniczne. Powtarzające się rozszerzanie i kurczenie się pomiędzy skrajnymi temperaturami gorącymi i zimnymi powoduje pęknięcia w ogniwach słonecznych i zmęczenie połączeń wzajemnych.
Standaryzowane testy zapewniają globalną zgodność. Testy starzenia środowiskowego przeprowadzane zgodnie z normami IEC są obowiązkowe w celu uzyskania certyfikacji, dostępu do rynku i sprawdzenia-długoterminowej gwarancji.
2. Jak przeprowadzić wstępne kondycjonowanie UV paneli fotowoltaicznych
Przed testami starzenia termicznego i wilgociowego panele fotowoltaiczne muszą zostać poddane wstępnemu kondycjonowaniu promieniami UV, aby symulować-długotrwałą ekspozycję na światło słoneczne.
Promieniowanie UV niszczy przede wszystkim materiały-polimerowe, takie jak szczeliwa i kleje. Wstępne kondycjonowanie promieniami UV gwarantuje, że późniejsze testy cykli termicznych i ciepła w wilgotnym środowisku odzwierciedlają realistyczne zachowanie starzenia się na zewnątrz.
Wstępna obróbka UV IEC 61215
Komora do badania wstępnego kondycjonowania UV LIB została zaprojektowana zgodnie zIEC 61215.
|
|
|
Typowe parametry testu UV:
|
Przedmiot |
Specyfikacja |
|
Zakres długości fal UV |
280 nm – 400 nm |
|
Proporcja UVA |
90% – 97% |
|
Proporcja UVB |
3% – 10% |
|
Zawartość UVC |
< 0.1% |
|
Dawka promieniowania (280–320 nm) |
7,5 kWh/m² |
|
Dawka promieniowania (320–400 nm) |
15 kWh/m² |
|
Maksymalne promieniowanie UV |
< 250 W/m² |
Zalety komory wstępnego kondycjonowania LIB UV
- Łącznie 30 lamp UV: 20 lamp UVA + 10 UVB zapewniających równomierne napromieniowanie (wraz z udoskonalaniem lamp UV i zgodnie z wymaganiami normy IEC 61215, zgodnie z którymi UVA stanowi 8%, a UVB 3–10%, LIB zastosuje najbardziej zaawansowane lampy UVA zawierające składniki UVB, aby spełnić tę normę.)
- Kontrola temperatury czarnego panelu (BPT) w zakresie od 35 stopni do 80 stopni
- Zakres temperatury komory: od otoczenia do 90 stopni ± 2 stopnie
- Regulowane uchwyty na próbki do niestandardowych pełnowymiarowych paneli fotowoltaicznych-
- Wnętrze ze stali nierdzewnej SUS304 zapewnia odporność na korozję i długą żywotność
- Po naświetleniu UV panele bez przerwy przenoszone są bezpośrednio do komory temperaturowo-wilgotnościowej.
ekspres ekspres ekspresAby uzyskać więcej informacji technicznych i szczegółów na temat naszej maszyny do testowania UV, napisz do nas na adresinfo@libtestchamber.com.

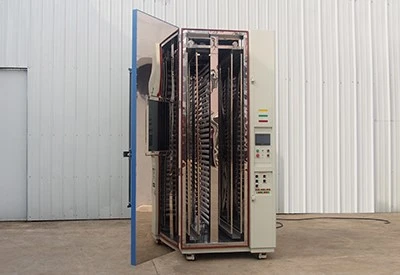

3. Procedura badania paneli fotowoltaicznych przy użyciu komory do badania temperatury i wilgotności LIB
Testy starzenia środowiskowego paneli fotowoltaicznych obejmują wiele etapów. Komory LIB zostały zaprojektowane tak, aby wspierać każdy krok z precyzją, stabilnością i łatwością obsługi.
Zgodnie z normami IEC 61215 i IEC 61646 moduły fotowoltaiczne muszą przejść testy wilgotnego ciepła, cykli termicznych i zamarzania pod wpływem wilgoci. Komory do badania temperatury i wilgotności LIB zapewniają stabilne i powtarzalne środowisko do przeprowadzenia wszystkich wymaganych testów w jednym systemie.
Krok 1: Przykładowa instalacja i przygotowanie
Panele fotowoltaiczne montuje się pionowo lub pod określonym kątem za pomocą regulowanych stojaków ze stali nierdzewnej.
Możliwości LIB:
- Obsługiwany rozmiar panelu: do 1,5 m × 2,5 m (możliwość dostosowania)
- Pojemność panelu: 4 / 6 / 8 / 10 / 12 paneli
- Regulowana wysokość i rozstaw stojaków
- Opcjonalne stojaki rolkowe do ciężkich modułów
- Jednolity przepływ powietrza zapewnia, że wszystkie panele doświadczają tych samych warunków.
Krok 2: Test wilgotnego ciepła (test 85 stopni / 85% RH)
Test 85 stopni / 85% RH jest jednym z najbardziej krytycznych testów starzenia zgodnie z normą IEC 61215.
Warunki testu:
|
Temperatura testowa |
85 stopni ±2 stopnie |
|
Wilgotność względna |
85% ±5% wilgotności względnej |
|
Czas trwania testu |
1000 godzin ciągłego |
Wydajność LIB-a:
- Wahania temperatury: ±0,5 stopnia
- Odchylenie temperatury: ±2,0 stopnia
- Odchylenie wilgotności: ±2,5% RH
- Czujniki PT100 klasy A z rozdzielczością ±0,001 stopnia
Test ten ocenia odporność na wnikanie wilgoci, korozję i degradację izolacji.
Krok 3: Test cykli termicznych
Cykle termiczne symulują dzienne i sezonowe zmiany temperatury.
Wymagania IEC 61215:
| Zakres temperatur | –40 stopni do +85 stopni |
| Szybkość zmiany temperatury | 1–3,4 stopnia/min |
| Cykle testowe | Wiele powtarzających się cykli |
Zaleta LIB:
Sprężarki o wysokiej-wydajności i zoptymalizowany przepływ powietrza umożliwiają stabilne tempo narastania bez przeregulowania, zapewniając zgodność z rygorystycznymi limitami IEC.
Krok 4: Test zamarzania w wilgoci
Testy zamrażania wilgocią łączą ekspozycję na wilgoć z temperaturami poniżej zera.
Profil testowy:
| Warunki testu | Jazda na rowerze od 85 stopni / 85% RH do –40 stopni |
| Cykle testowe | 10 cykli z przedłużonym moczeniem w wysokiej wilgotności |
Zaleta LIB:
Zaawansowana kontrola PID zapewnia płynne przejścia i stabilną kontrolę wilgotności przez cały czas trwania testu.
Krok 5: Monitorowanie i rejestrowanie danych
- Programowalny sterownik ze 120 programami po 100 kroków każdy
- Krzywe temperatury i wilgotności-w czasie rzeczywistym
- PC-Połączenie umożliwiające eksport danych
- Obsługuje wymagania dotyczące dokumentacji ISO/IEC 17025
ekspres ekspres ekspresAby otrzymać spersonalizowane rozwiązania i ceny na maszynę testową paneli fotowoltaicznych, skontaktuj się z nami pod adreseminfo@libtestchamber.com.
4. Często zadawane pytania dotyczące komory do badania temperatury i wilgotności
P1: Czy kabel zasilający może być wyposażony w wtyczkę zamiast gołych przewodów?
Zalecamy klientom przygotowanie własnej wtyczki. Komora dostarczana jest bez wtyczki, aby uniknąć błędów w okablowaniu laboratoryjnym i zapewnić bezpieczniejszą pracę.
P2: Czy modyfikacja standardowej konstrukcji lub rozmiaru komory zwiększy koszty?
Tak. Niestandardowe-dostosowanie zwykle wiąże się z dodatkowymi kosztami. Ceny zależą od złożoności projektu i zużycia materiałów, a LIB zapewnia przejrzyste wyceny.
P3: Jaka jest maksymalna szybkość zmiany temperatury? Czy może osiągnąć 20 stopni/min?
Standardowa szybkość wynosi 5–10 stopni/min. Na życzenie LIB może dostosować systemy tak, aby osiągnęły prędkość 20 stopni/min lub wyższą.
P4: Jaka jest temperatura punktu rosy w komorze?
Komory do badania temperatury i wilgotności LIB kontrolują przede wszystkim wilgotność względną i nie mierzą bezpośrednio temperatury punktu rosy.
P5: Czy komora obsługuje zdalne połączenie?
PC-Łączność poprzez łącze jest standardem. Opcjonalny pilot Wi-Fi jest dostępny w cenie 2063 USD.
Łącząc komory do badania wstępnego kondycjonowania UV oraz komory do badania temperatury i wilgotności, LIB zapewnia kompletne rozwiązanie zgodne z IEC-do testów starzenia środowiskowego fotowoltaiki. Od degradacji pod wpływem promieni UV po 1000-godzin ekspozycji na wilgotne ciepło – systemy LIB pomagają producentom potwierdzać trwałość, chronić długoterminową wydajność i przyspieszać terminy certyfikacji.
KontaktPrzemysł LIBjuż dziś, aby uzyskać konsultację techniczną, wskazówki dotyczące zastosowań lub spersonalizowane rozwiązanie do testowania fotowoltaiki.
