Jeśli chodzi o niezawodność elektroniki, temperatura może być zarówno niewidzialnym wrogiem, jak i ostatecznym testem. Od smartfonów podczas letnich upałów po akumulatory pojazdów elektrycznych działające w-zimnie poniżej zera – podzespoły elektroniczne muszą działać bezbłędnie w każdych możliwych warunkach. Testy termiczne stanowią podstawę naukową potwierdzającą tę wydajność.
LIB Komory do badań termicznychodtwarzaj-rzeczywiste warunki temperatury i wilgotności w laboratorium z precyzją, szybkością i spójnością. Zaprojektowane tak, aby spełniać międzynarodowe standardy, w tym IEC 60068-2-1/2-14, JESD22-A104, ISO 16750-4 i IEC 60749-25, komory te zapewniają, że komponenty elektroniczne spełniają globalne wymagania kwalifikacyjne w zakresie trwałości, stabilności i niezawodności.
Zastosowania testów termicznych w elektronice
Testy termiczne są istotną częścią projektowania i walidacji elektroniki. Wystawiając komponenty na działanie ekstremalnego ciepła, zimna lub wilgoci, inżynierowie mogą ocenić wydajność, przewidzieć punkty awarii i zoptymalizować żywotność produktu.
W półprzewodnikach i obwodach drukowanych cykliczne zmiany temperatury w zakresie od –55 stopni do +125 stopni (zgodnie z JESD22-A104) ujawniają mikropęknięcia w połączeniach lutowanych lub rozwarstwienia w płytkach wielowarstwowych. Pomaga to producentom sprawdzić, czy chipy i złącza przetrwają lata cykli zasilania i naprężeń termicznych.
Elektronika użytkowa, taka jak telefony i laptopy, podlega ciągłym wahaniom temperatury i wilgotności. Komory zgodne z normą IEC 60068-2-78 symulują te zmiany, aby sprawdzić, czy urządzenia zachowują funkcjonalność w warunkach wilgotności względnej wynoszącej 20–98% i do +85 stopnia, zapewniając długoterminową niezawodność i bezpieczeństwo użytkownika.
W elektronice samochodowej i lotniczej testy szoku termicznego zgodnie z normą ISO 16750-4 lub MIL-STD-810G oceniają trwałość czujników, jednostek sterujących i systemów akumulatorów, które muszą wytrzymać szybkie wahania temperatury, wibracje i zmiany wysokości.
Nawet akumulatory do magazynowania energii i akumulatory EV są testowane w warunkach dynamicznych zgodnie z normą IEC 62660-2 w celu monitorowania wytwarzania ciepła i starzenia, zapobiegając zagrożeniom bezpieczeństwa i spadkowi pojemności.
Dokładnie odtwarzając te środowiska, komory LIB umożliwiają szybsze cykle badawczo-rozwojowe, niezawodną walidację jakości i pełną zgodność z przepisami.
Najważniejsze cechy techniczne komór temperaturowych i wilgotnościowych LIB do testów termicznych w elektronice
|
|
|
|
|
Nazwa: Laboratoryjna komora do badań środowiskowych |
Nazwa: Stała Izba Ekologiczna |

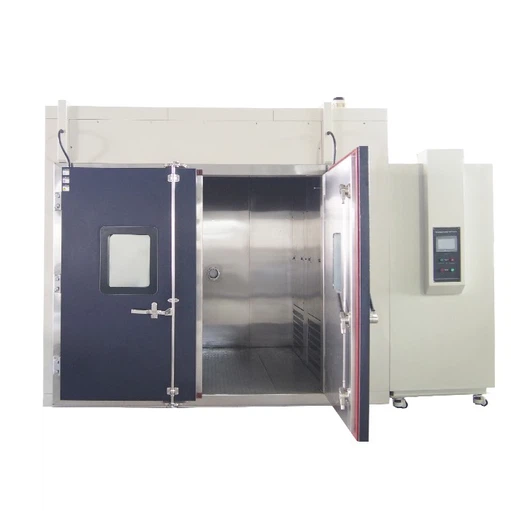

Nazwa: Spacer-w komorze środowiskowej |
| Pojemność: 50L/80L | Objętość: 100L/225L/500L/800L/1000/L | Objętość: >8m3 |
Zgodność ze standardami
Izby LIB spełniają międzynarodowe standardy:
IEC 60068do badań środowiskowych sprzętu elektrycznego
JESD22-A104do cykli temperaturowych półprzewodników
ISO 16750-4do-elementów pojazdów drogowych
IEC 60749-25do testów-trwałości przechowywania w wysokiej temperaturze
Testuj precyzję i powtarzalność
|
Zakres temperatur |
–70 stopni ~ +150 stopni, programowalne w krokach co 0,1 stopnia |
|
Fluktuacja/odchylenie |
± 0,5 stopnia / ± 2,0 stopnia |
|
Zakres wilgotności |
20% – 98% RH, dokładność ± 2,5% RH |
|
Szybkość rampy |
Standardowy 5–10 stopni/min; opcjonalnie do 20 stopni/min w przypadku-szybkiego cyklu termicznego |
|
Czujniki |
Czujniki PT100 klasy A z dokładnością ± 0,001 stopnia |
Wydajność operacyjna
Kontroler:7-calowy kolorowy ekran dotykowy obsługujący 120 programów × 100 kroków
Łączność:USB i Ethernet do-monitorowania w czasie rzeczywistym i automatycznego eksportu danych (CSV/PDF)
System oszczędzania wody-:Nawilżanie w-zamkniętej pętli umożliwia recykling do 80% kondensatu
Poziom hałasu:Poniżej65 dB(A)-wystarczająco cichy, aby pomieścić stoły laboratoryjne
Wielojęzyczny interfejs:angielski, chiński (w standardzie); inne języki opcjonalne
|
|
|
|
| Solidna pracownia | Otwór na kabel (konfigurowalny) | Czujnik temperatury i wilgotności |
Trwałość i konserwacja
Wnętrze:Stal nierdzewna SUS304,-odporna na korozję i łatwa do czyszczenia
Zewnętrzny:Stal A3 malowana proszkowo, odporna na uderzenia i chemikalia
Bezpieczeństwo:Blokady dotyczące nadmiernej-temperatury, niskiego-wody i-otwartych drzwi
Obserwacja:Okno wolne od mrozu i wewnętrzne oświetlenie LED
Dzięki precyzyjnej kontroli PID, laminarnemu przepływowi powietrza i rejestracji danych zgodnej z ISO/IEC-, LIB gwarantuje, że każdy test zapewni powtarzalne, identyfikowalne i certyfikowane wyniki.
Często zadawane pytania dotyczące komór do testów termicznych
Pytanie 1. Jaka jest maksymalna możliwa zmiana temperatury w przypadku dużej szybkości zmiany temperatury? Czy może osiągnąć 20 stopni/min?
Standardowa prędkość wynosi 5–10 stopni/min, ale na życzenie możemy osiągnąć 20 stopni/min lub więcej. W pełni obsługuje niestandardowe- dostosowywanie w celu spełnienia specjalnych wymagań aplikacji.
Pytanie 2. Czy komora do badania temperatury i wilgotności posiada funkcję alarmu dźwiękowego i wizualnego?
Tak. Komora zawiera wbudowany-alarm dźwiękowy, który zapewnia szybkie powiadomienie w przypadku nietypowych warunków. Jeśli potrzebujesz alarmu wizualnego, oferujemy go jako opcjonalną konfigurację dostosowaną do Twoich konkretnych potrzeb.
Pytanie 3. Czy sterownik Komory Temperatury i Wilgotności można wymienić na inną markę?
Absolutnie. Możemy dostosować markę kontrolera,-np. Siemens lub inną-do Twoich wymagań. Prosimy o podanie szczegółowych parametrów, a my dobierzemy najodpowiedniejsze rozwiązanie.
Pytanie 4. Czy w procesie testowym można rysować krzywe?
Tak. Kontroler LIB zawiera standardową funkcję-kreślenia krzywej w czasie rzeczywistym, co pozwala na wyraźną wizualizację zmian danych podczas testów. System automatycznie rejestruje dane raz na minutę i przechowuje je przez okres do trzech lat, aby zapewnić-długoterminową stabilność i identyfikowalność.
Pytanie 5. Jakie opcje językowe są dostępne dla interfejsu sterownika? Czy zwiększy to koszty?
Kontroler jest standardowo wyposażony w interfejsy w języku chińskim i angielskim, co zapewnia wygodne użytkowanie od razu po wyjęciu z pudełka. Oferujemy również opcjonalne języki francuski, polski, rosyjski, niemiecki i inne dla użytkowników na całym świecie. Każdy dodatkowy język kosztuje 500 USD, co umożliwia płynniejszą pracę wielojęzycznym zespołom.
Pobierz pełny przewodnik techniczny LIB, aby dowiedzieć się, jak wykonywać programy cyklicznych zmian temperatury IEC 60068 i JESD22, weryfikować jednolitość wielu-punktów i optymalizować przepustowość w przypadku testowania półprzewodników, baterii i PCB.
Kontakt LIB dzisiaj w celu przeprowadzenia demonstracji na żywo, dyskusji na temat dostosowywania lub konsultacji na temat integracji kompletnych rozwiązań w zakresie badań termicznych z przepływem pracy w laboratorium.
